— диаграмма активности или деятельности (Activity diagramm)

Ta on mõeldud üldisemalt protsesside modelleerimiseks, kuid sobib kasutada ka väiksemaid ülesandeid lahendavate algoritmide kujutamiseks.

Olulisemad tegevusskeemi komponendid

• algussõlm – väike must muna, millega algoritm algab, sellest väljub alati üks voog
• toiming  – ümardatud nurkadega ristkülik, nendesse kirjutatakse käsud, mida algoritmis täidetakse
• voog  – nool, mis näitab üleminekuid ühest toimingust teise toimingusse; korrektne on, kui igasse toimingusse siseneb üks voog ning väljub samuti üks voog
• otsustuspunkt– väike romb, mis tähistab otsuse tegemise kohta: vastavalt harude juurde kirjutatud tingimusele valitakse toimingute voogude vahel; vastavus if-lausega
• tegevuse lõpp  – must mumm, millega algoritm lõppeb

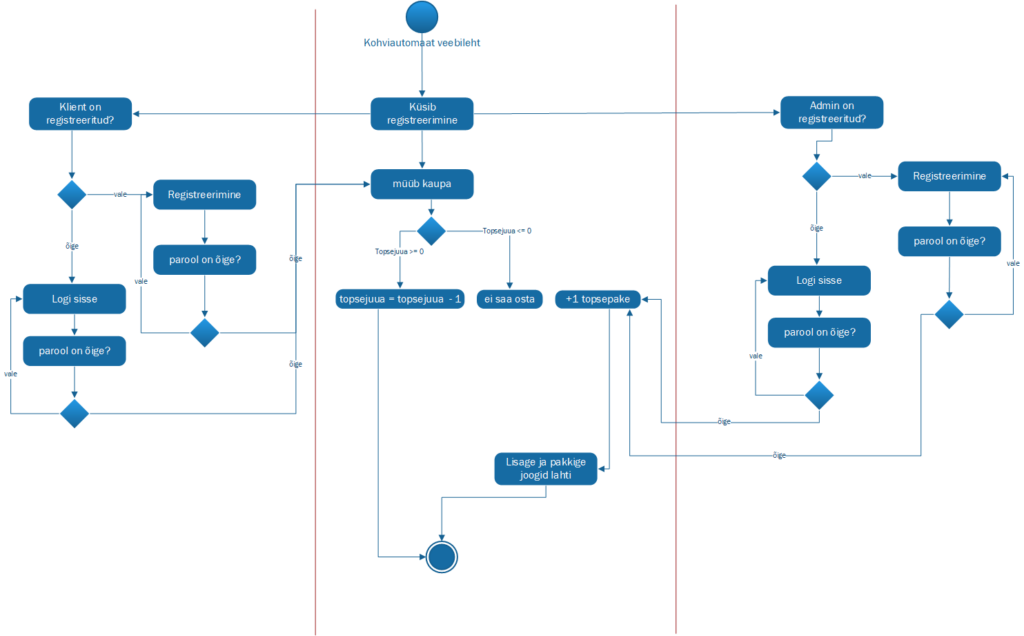

Kohviautomaat tegevusskeem

Eesmärk: kujunda piltlikult koduleht

• algussõlm – väike sinine muna, millega algoritm algab, sellest väljub alati üks voog
• toiming  – ümardatud nurkadega ristkülik, nendesse kirjutatakse käsud, mida algoritmis täidetakse
• voog  – nool, mis näitab üleminekuid ühest toimingust teise toimingusse; korrektne on, kui igasse toimingusse siseneb üks voog ning väljub samuti üks voog
• otsustuspunkt– väike romb, mis tähistab otsuse tegemise kohta: vastavalt harude juurde kirjutatud tingimusele valitakse toimingute voogude vahel; vastavus if-lausega
• tegevuse lõpp  – sinine mumm, millega algoritm lõppeb

Ma kasutasin skeemi. Algus, lõpp, tingimus ja tegevus
